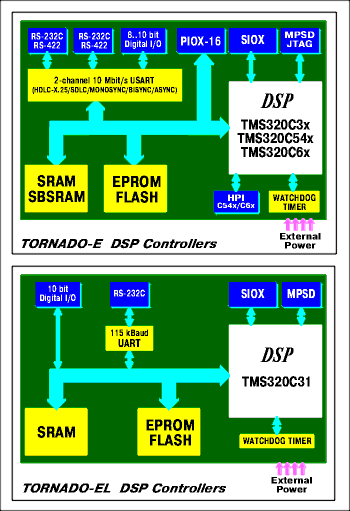

- 甚麼是
TORNADO DSP 控制器的系統結構?
 TORNADO
DSP 控制器是由 TORNADO-E
和TORNADO-EL
等產品線所組成，而每一個產品都有可相容的系統結構與DSP環境，可跨越不同的
DSP 平臺．
TORNADO-E DSP 控制器包含
on-board 的
DSP,
SRAM, EPROM/FLASH,
dual-channel USART, parallel
I/O, watchdog timer
和 PIOX-16 和
SIOX 擴充槽以連接特定應用之
daughter-card 組件．而TORNADO-EL DSP
控制器則提供 on-board DSP,
SRAM, EPROM/FLASH,
single-channel UART, parallel
I/O, watchdog timer
和針對特定應用daughter-card
組件之 SIOX
擴充槽．
PIOX-16 和 SIOXdaughter-card
槽是不同 DSP
平臺之
TORNADO PC plug-in DSP 系統與
stand-alone DSP
控制器的標準，這可使得不同DSP
平臺的硬體移植與軟體修改更容易簡單而成本也降低許多．
TORNADO DSP
控制器是非常適合於發展任何DSP
應用的工業標準平臺，當然也被世界 DSP
軟體之領導品牌所支援．
- 甚麼是
TORNADO DSP 控制器的模組化構造?
 TORNADO
DSP
控制器的特點在於獨特又有彈性的模組化構造．
TORNADO DSP 控制器可說是
stand-alone DSP
應用的”DSP 建造者”，它們架構於含有
on-board
DSP, SRAM, EPROM,
dual-channel USART 或
single-channel
UART, watchdog timer
和 parallel I/O only
的主板．雖然 TORNADO
的板上資源已經足夠用來開發各種的控制和網路應用，但我們仍提供更多的子卡組件選擇(例如:
AD/DA/DIO 和 DSP Coprocessors)，以便透過相關的
PIOX-16
和 SIOX
子卡槽插在
TORNADO
的主板上，配合特定的應用．另外，逐步增加的模組方式給予
TORNADO DSP
控制器傑出的彈性，也最能符合顧客的應用需求，更節省顧客寶貴的時間和金錢．
- 甚麼是PIOX/PIOX-16?
大多數的TORNADO PC plug-in DSP系統(ISA/PCI-bus)和TORNADO
stand-alone DSP控制器皆賦與on-board的平行輸出／入擴充介面槽，來允許不同的客戶針對他們所需不同的高速應用，安裝特定的AD/DA/DIO
and DSP
Coprocessor daughter-card模組(DCM)．而不同的TORNADO主版設計，此on-board的平行輸出／入擴充介面槽可能是PIOX或PIOX-16．

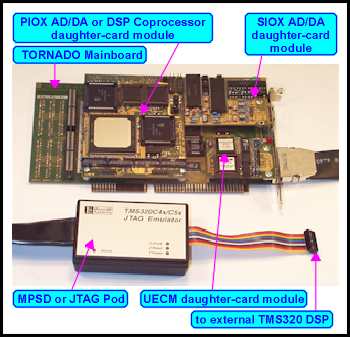

安裝PIOX daughter-card模組的TORNADO DSP系統
PIOX daughter-card模組
- 甚麼是SIOX?
TORNADO-3x/54x/6x/P6x/P3x PC plug-in DSP系統和TORNADO
stand-alone DSP控制器皆賦與on-board的串列輸出／入擴充(SIOX)介面槽，來允許不同的客戶針對他們所需不同的低價應用，安裝特定的AD/DA/DIO
and DSP
Coprocessor SIOX daughter-card模組(DCM)．而TORNADO
PC plug-in DSP系統有兩個槽來連接SIOX，但TORNADO
stand-alone DSP控制器僅賦與一個SIOX槽．

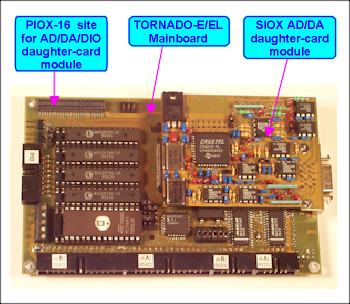

安裝兩個SIOX daughter-card的TORNADO
主版
TORNADO 主版上的SIOX槽
SIOX daughter-card模組
|
|
|
|

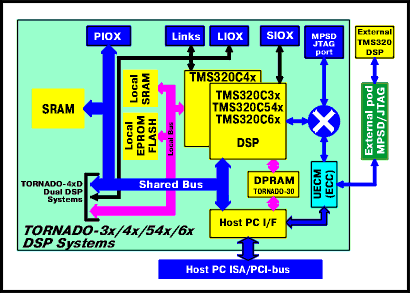

所有
TORNADO DSP 系統皆基於單顆／多顆DSP，
TORNADO
DSP
系統的特點在於獨特又有彈性的模組化構造．它們架構於含有
