我要如何硬體安裝EZ-DSP?

EZ-DSP CPU
設計供桌上操作。使用者必須有RS-232相容終端機以供操作。RS-232相容主機透過串列I/O埠連接器P1,下載程式碼至EZ-DSP CPU

  1. 電源供應連接(power supply connection)
    可接110220伏特交流電壓。請切換實驗平台底面之開關。
  2. 利用RS-232C電纜連接EZDSPPC
    EZ-DSP CPU
    是以資料通訊設備(DCE)的角色與個人電腦連接,切勿使用虛擬數據機線,以防損壞串列埠。
  3. EZ-DSP實驗平台與LAB板的連接方式為:

    EZ-DSP實驗平台

    LAB

    連線類型

    連接的設備

    參考圖

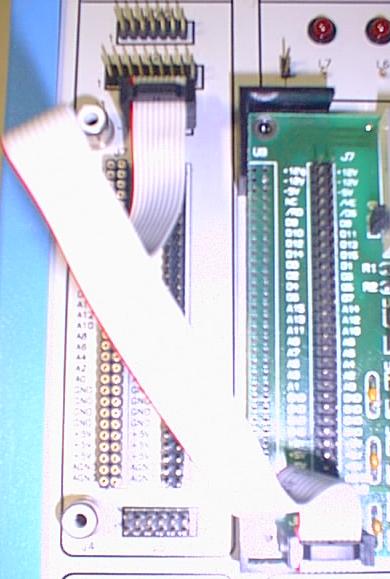

    J6 J6 10-pin排線   1

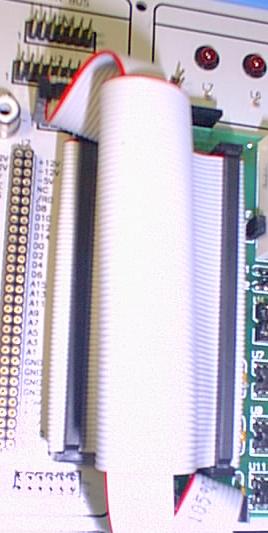

    J8 J8 60-pin排線   2

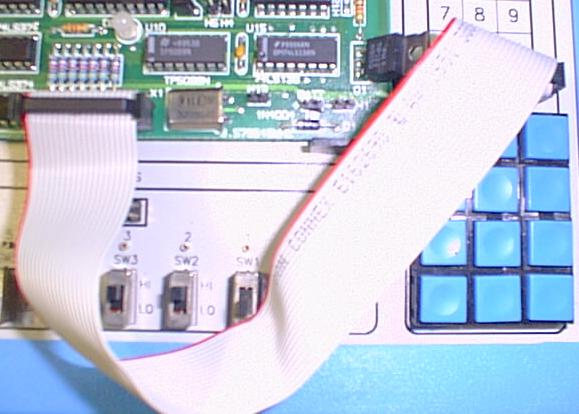

    K1 K1 20-pin排線 外接4X3鍵盤 3

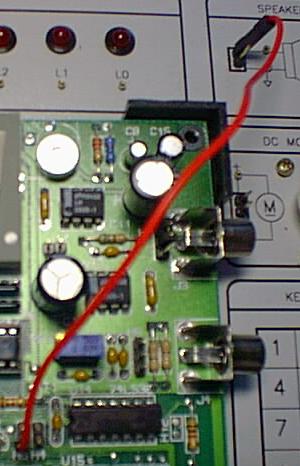

      H5 單線 外接一個小喇叭 4

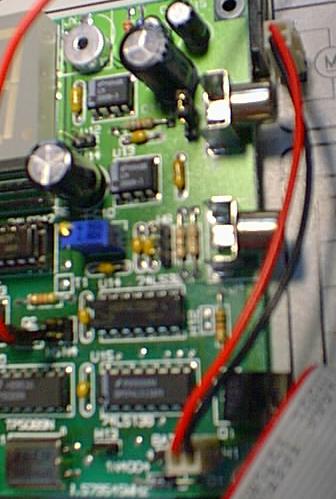

      H1 雙線 外接DC Motor 5

    1

    2

    3

    4

    5

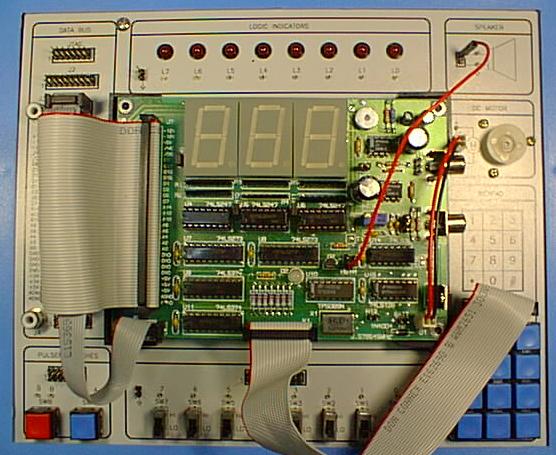

    完成接線圖


EZ-DSP組譯器的指引(directives)指令:

指 引 指 令



TI DSK相對應指引指令

HOF EZ-DSP格式宣告
WDLN EZ-DSP格式宣告
SETL 定義判斷式常數 .set
INCL 將所指定之檔案內容插入 .include
EQU 定義參數常數 .equ
ORG 起始位址 .ds.ps
DWM 初始化1個或多個words .word
IF 開始判斷式組譯 .if
ENDI 結束判斷式組譯 .endif
END 程式結束 .end
