數位訊號處理(C2000)與馬達控制實驗模組 |
特點:
DSP控制實驗教學設備專為各大專院校的DSP教學實驗而設計!該實驗模組由TMS320F28x
DSP主板以及I/O週邊擴充板構成;此外此款實驗模組還可和功率驅動擴充板(三相直流無刷電機驅動板)結合,滿足多種教學實驗使用。其特點:
-
獨具匠心設計,可以完成DSP間的
控制實驗
-
各模塊豐富的資源,滿足實驗要求
-
全數位化實驗過程
-
豐富多彩的實驗,可以滿足多種專業的教學要求
-
內容詳實的實驗手冊和實驗報告
-
公開的程式碼,提供實驗可擴展性
-
精湛的產品設計和加工工藝,展現出的專業產品製造
|
 |

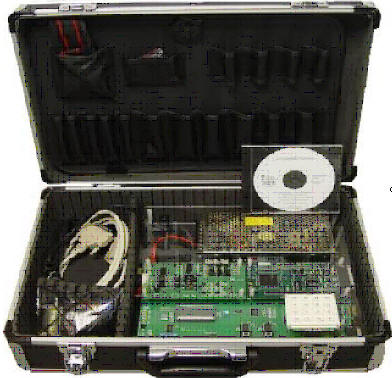

主要包含下列設備:
硬體部分:
-
DSP控制主板(F28x核心)
-
DSP控制實驗周邊I/O板
-
三相馬達PWM驅動模組
-
三相無刷直流馬達BLDC(50W)
軟體部分 :
|
|

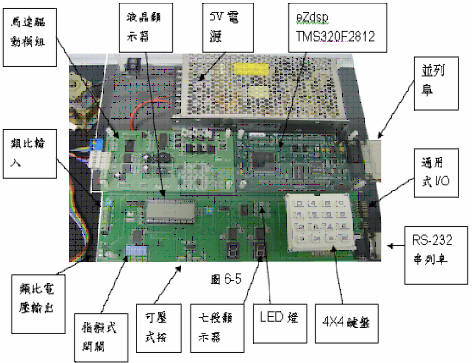

DSP控制主板特性 :
-
TMS320F28x數位信號處理器(DSP)
-
採用150MHz執行速度
-
18 K字元組(word)的
RAM
-
128 K字元組(word)的內含Flash
ROM
-
64
K字元組(word)的模組上的
RAM擴充接頭
-
模組上內建的
IEEE 1149.1 JTAG
控制器
DSP控制實驗周邊I/O板特性 :
|
 |
三相馬達PWM驅動模組
:
-
6相PWM輸出切換
-
負載檢測與保護
-
過電流保護
-
過電壓偵測
-
速度回授、位置回授與電流回授控制
-
提供啟動與停止狀態LED顯示
-
位置與速度回授經由LCD顯示
-
可驅動直流無刷馬達(BLDC)
教學實驗系統應用:
TMS320F28x DSP教學實驗系統專為各大專院校的DSP教學實驗而設計,科學精湛的設計使我們的實驗箱
能夠提供相關教學實驗,主要包括︰
01.
C/F28X
晶片介紹 |
08.
鍵盤keypad
輸入控制實驗 |
15.
PWM
馬達控制實驗 |
02.
Code Composer Studio
環境的開發 |
09.
事件的管理模組 |
16.
QEP檢測實驗 |
03.
使用C
語言進行實驗模擬與DSP實作 |
10.
計時器的應用 |
17.
速度與位置控制實驗 |
04.
通用式GPIO
控制實驗 |
11.
SCI資料傳輸實驗 |
18.
直流無刷馬達控制實驗 |
05.
LED顯示、七段顯示器控制實驗 |
12.
外部中斷程式的應用 |
19.
基礎三相直流無刷馬達速度控制實驗 |
06.
液晶顯示器控制實驗 |
13.
A/D
類比數位轉換實驗 |
(將陸續提供課程的更新!! |
07.
Switch
指撥開關控制實驗 |
14.
D/A
類比輸出轉換實驗 |
|
|
