VGA
output for Philips
Nexperia-1500 PCI |
 |
|
Description: |
-

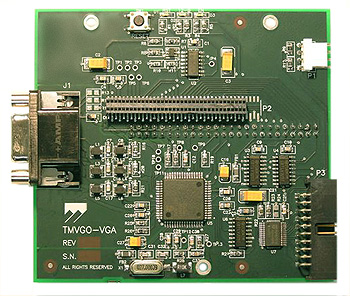

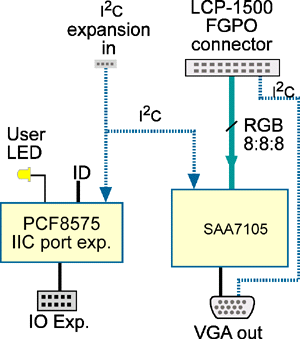

TMVGO-VGA在Philips
Nexperia-1500 PCI提供標準的VGA影像輸出,此卡安裝於Philips
Nexperia-1500 PCI卡背後的FGPO
連接器上,可以利用Philips Nexperia-1500
上的I2C擴充槽來安裝和設計此
SAA7105晶片介面,此卡包含了一個I2C擴充槽。
-
TMVGO-VGA安裝於Philips
Nexperia-1500 PCI的背面,因此在電腦的後端插槽必需留出一空插槽給
TMVGO-VGA
使用。
- 如果
VGA 的 I2C
介面沒有和 Philips
Nexperia-1500 PCI 的 I2C
連接的話,會造成螢幕(
參考VESA的敘述
)和Philips Nexperia-1500 PCI
的記憶體位置互相衝突。
- TMVGO-VGA同時支援
pnx1500 8bit( 256 style )和
12bit (
RGB ) 模式,在RGB模式中顯示器的
pixel clock
決定最大顯示和顯示速率。
|
|

|
|
|
