C6416 DSP Starter Kit (DSK)


        TMS320C6416 DSP Starter Kit (DSK) 可以使你利用低成本和較少的時間來設計和發展以德州儀器 TMS320C6000 系列為基礎的定點運算的 DSP 產品。此套件是是以 USB 為通訊介面,並支援隨插即用。

        不管是剛接觸或是有經驗的設計工程師都可以直接的利用 Composer Studio v3.1 IDE eXpressDSP 軟體,來輕易的開始做設計。


C6416 DSK 工具包含了德州儀器最新的摸擬工具和 Analysis Toolkit via Update Advisor,其中 Analysis Toolkit via Update Advisor 的內容為 Cache Analysis tool Multi-Event Profiler ,使用 Cache Analysis 可以使開發者的設計改善執行效率和更有效的支配快取記憶的使用, Cache Analysis 會出現一個圖表來監示晶片上的快取記憶體的使用情況,可以讓使用者的設計達到最高效能的執行。

        可以快速的下載和安裝程式在 C6416 DSK 上,也可以使用 Real Time Data Exchange (RTDX™)

     DSK 是用 TMS320C6416 DSP ,操作在 1000MHz, 8000 millionC6416 DSP 是以 TMS320C6000 DSP 為基礎平台,被設計在使用在高效能和高密集的記憶體的應用,像是網路通訊、影音、影像和較多通道的系統。下列是 TMS320C6416 DSK 的特點:

  • Embedded JTAG support via USB

  • High-quality 24-bit stereo codec

  • Four 3.5mm audio jacks for microphone, line in, speaker and line out

  • 512K words of Flash and 16 MB SDRAM

  • Expansion port connector for plug-in modules

  • On-board standard IEEE JTAG interface

  • +5V universal power supply

TMS32C6416DSP 的軟體發展平台是使用德州儀器的 Code Composer Studio™ 綜合開發工具,而 Code Composer Studio™ 是可以執行在 Windows© 98, Windows 2000 Windows XP 的作業系統,而 Code Composer Studio™ 有下列特色:

  • A complete Integrated Development Environment (IDE), an efficient optimizing C/C++ compiler assembler, linker, debugger, an a advanced editor with Code Maestro™ technology for faster code creation, data visualization, a profiler and a flexible project manager

  • DSP/BIOS™ real-time kernel

  • Target error recovery software

  • DSK diagnostic tool

  • "Plug-in" ability for third-party software for additional functionality

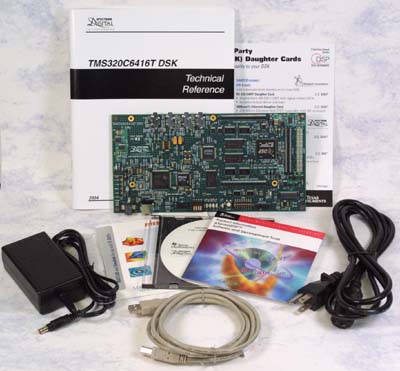

The full contents of the kit include:
  • C6416 DSP Development Board with 512K Flash and 16MB SDRAM

  • C6416 DSK Code Composer Studio™ v3.1 IDE  including the Fast Simulators and access to Analysis Toolkit on Update Advisor

  • Quick Start Guide

  • Technical Reference

  • Customer Support Guide

  • USB Cable

  • Universal Power Supply

  • AC Power Cord(s)
