Erweiterungsbausatz
Elektrische Stellventile für Tank-Systeme

   Elektrische Stellventile

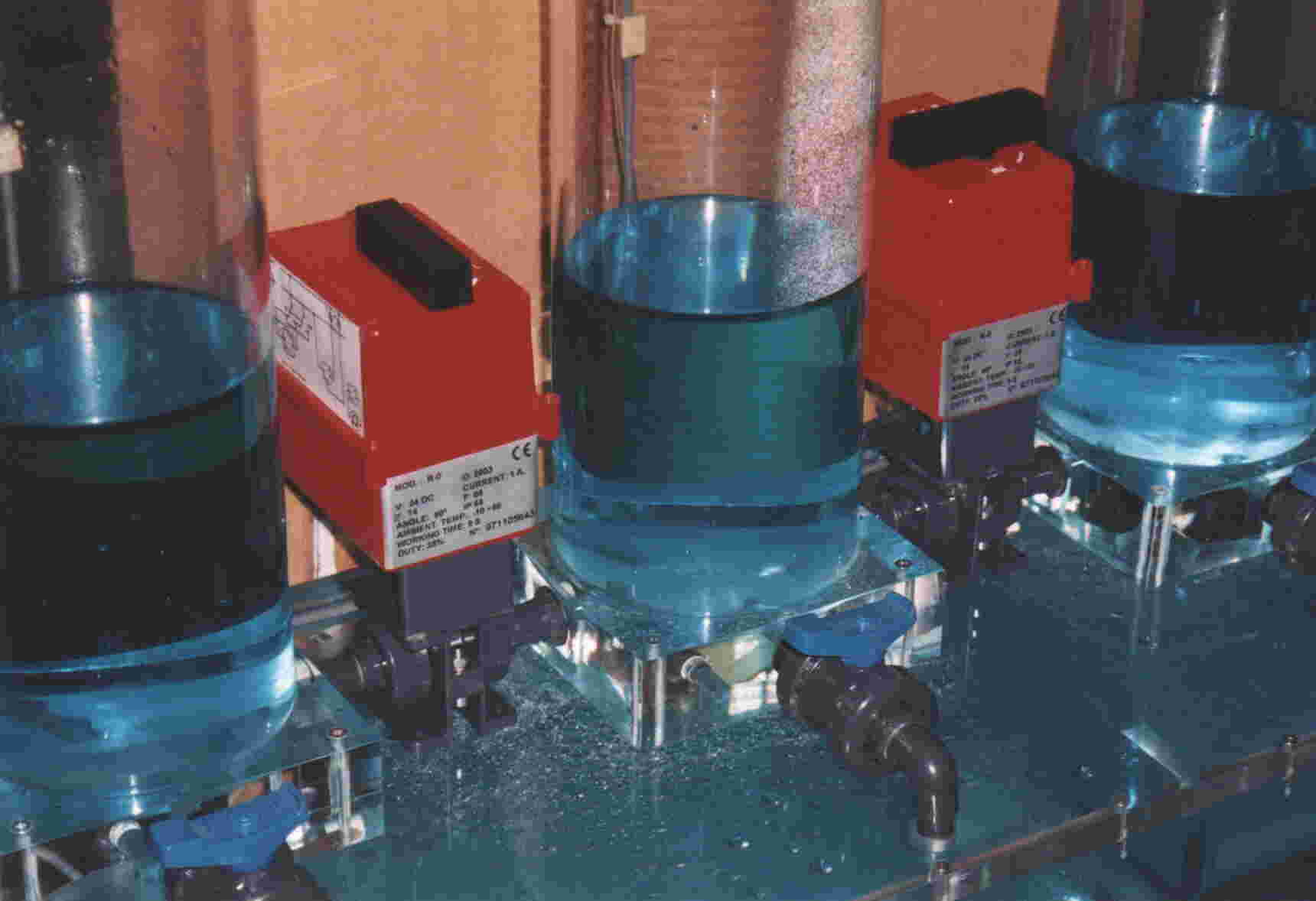

Die elektrischen Stellventile werden passend zu den Laborversuchen "DTS200 Drei-Tank-System" und "TS201 Tank-System" geliefert. Sie ersetzen wahlweise die manuellen Ventile zwischen den Tanks (nur DTS200) oder die Ablaßventile (DTS200 und TS201). Durch die radiale Ausbauweise können die manuellen Ventile problemlos mit den elektrischen Stellventilen getauscht werden. Die Stellventile sind auf Handbetrieb umschaltbar. Im Lieferumfang sind Steckverbindungen für die elektrischen Anschlüsse enthalten.
Optional werden die Stellventile mit einem Potentiometerausgang geliefert, so daß eine exakte Regelung der Ventilstellung möglich ist.

Achtung: Die Stellventile werden für den kundenspezifischen Einsatz geliefert. Die Funktionsweise der Stellventile wird nicht von der Elektronik bzw. der Software der Laborversuche unterstützt. Zur Kopplung eines PC's mit den elektrischen Stellventilen werden die PC-Einsteckkarte DAC98 und die modulare Adapter-Box empfohlen.



Technische Daten

Technische Daten Stellantrieb

  • Spannung : +24 V
  • Stromaufnahme : 1 A
  • Stellbereich : 90°
  • Stellgeschwindigkeit : 9 s
  • Schutzklasse IP 65
  • Gewicht: 1,6 kg
  • Umgebungstemperatur: -10 ... +50 °C
  • elektr. Anschlüsse DIN43650/ ISO4400 & C192
  • optionaler Potentiometerausgang 5 kOhm

Technische Daten Ventil

  • Nenndurchmesser : 10 mm
  • Nenndruck (bei 20 °C) : 16 Bar


Weitere technische Merkmale

  • Elektronische Drehmomentbegrenzung
  • Zusätzliche Endschalterausgänge
  • Optische Stellungsanzeige
  • Korrosionsbeständig
  • Zusammenbau gemäß ISO 5211 F-058

Bestellbezeichnungen

  • Opt. 200-06a Elektrisches Stellventil als Verbindungsventil für DTS200
  • Opt. 200-06b Elektrisches Stellventil als Ablaßventil für DTS200
  • Opt. 200-07a Wie Opt. 200-06a jedoch mit Potentiometerausgang
  • Opt. 200-07b Wie Opt. 200-06b jedoch mit Potentiometerausgang
  • Opt. 201-03 Elektrisches Stellventil für TS201
  • Opt. 201-04 Wie Opt. 201-03 jedoch mit Potentiometerausgang

Technische Änderungen vorbehalten (Stand 03.02.1999)
