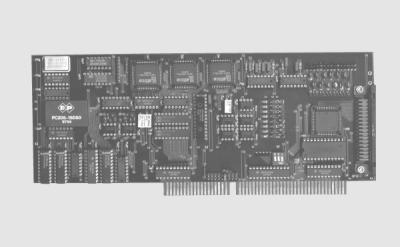

DAC98
Hochgeschwindigkeits-Multifunktionskarte
mit Inkrementalgeber-Eingängen



Die DAC98 ist eine preiswerte Multifunktionskarte mit analogen und digitalen Ein-/Ausgängen, Eingängen zur hochgenauen Auswertung von 4Q-Inkrementalgebern, Timer/Counter zur Echtzeitverarbeitung sowie zum Zählen externer Ereignisse. Die DAC98 bietet Ihnen eine kompakte Lösung zur präzisen Erfassung und Auswertung von Position und Geschwindigkeit mit einem IBM AT oder kompatiblen PC. Drei in unserem Hause entwickelte Bausteine übernehmen vollständig die Erfassung der Inkrementalgebersignale. Jeder dieser Eingänge besitzt zwei voneinander unabhängige, umschaltbare Registersätze. So wird ein Datenverlust während des Lesevorganges vermieden. Die Karte benötigt einen 16 Bit Slot Ihres PC's und wird mit der Betriebsspannung +5V vom PC-Bus versorgt. Die Spannungen für den Analogteil werden auf der Karte mit einem DC/DC-Wandler erzeugt. Im I/O-Bereich Ihres Computers werden nur 16 Adressen durch die Karte belegt, somit können bis zu 8 DAC98 gleichzeitig in einem Rechner eingesetzt werden. Die Ein-/Ausgänge sind über eine 50-polige D-SUB Buchse nach DIN 41652 zugänglich. Zum Lieferumfang gehören eine ausführliche Dokumentation, Software zum Funktionstest, Treiber in C++ und C-Source, sowie eine DLL-Schnittstelle für Windows3.1 und Windows95. Optional ist eine Anschlußkarte erhältlich, die dem Anwender alle Ein-/Ausgänge über Schraubklemmen zur Verfügung stellt.



Technische Daten


Analoge Ein/Ausgänge

  • 8 analoge Eingänge mit 12 Bit Auflösung und einem programmierbaren Eingangsspannungsbereich 5V, 10V, +/-5 V, +/-10 V
  • A/D-Wandlungszeit 6 ms
  • 2 analoge Ausgänge mit 12 Bit Auflösung und Ausgangsspannungsbereich +/-10 V,0..10V
  • D/A-Wandlungszeit 1 ms

Timer

  • 1 x 32 Bit Zeitgeber zur Interruptsteuerung mit einer Auflösung von 0.5 ms
  • 1 x 16 Bit Zeitgeber/Zähler
  • Programmierbare Frequenzen zur Timeransteuerung:8MHz, 4MHz, 2MHz, 1MHz, 500kHz, 250kHz, 125kHz, 62.5kHz
  • Mögliche Interruptkanäle: 3, 4, 5, 7,9,10,11,12,15


Digitale Ein/Ausgänge

  • 8 digitale Eingänge mit TTL-Pegel
  • 8 digitale Ausgänge mit TTL-Pegel

Sonstiges

  • Alle ICs gesockelt


Inkrementalgeber-Eingänge

  • 3 Eingänge für 4Q-Inkrementalgeber mit 16 Bit Zählern

Abmessungen

  • 250mm x 100 mm (l x h)


Programmierung

Treiberroutinen (Quell-Code) in C und C++ und eine DLL-Schnittstelle für WIN3.1 und WINDOWS95 werden mitgeliefert.



Adressbelegung

Durch eine 3-Bit-Codierung wird mittels DIP-Schalter eine von 8 möglichen Basisadressen (0x300..0x370) ausgewählt. Daran schließen sich die eigentlichen 16 Adressen der Karte an.



Lieferumfang

PC-Karte, deutsches Handbuch, Diskette mit Treiberroutinen und Testprogramm.



Zubehör

Anschlußkarte die alle Ein-/Ausgänge über Schraubklemmen zur Verfügung stellt.

Anschlußkabel mit zwei 50-poligen DSub-Buchsen (Länge ca. 150 cm).



Bestellinformationen

DAC98 PC-Einsteckkarte

Best.-Bez. PCA902
Anschlußkarte

Best.-Bez. Opt. 902-01
Anschlußkabel

Best.-Bez. Opt. 902-04
